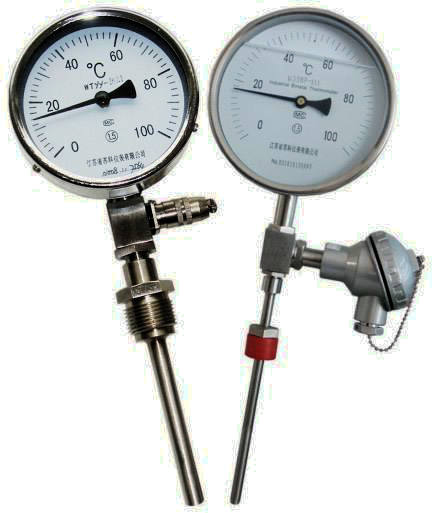

防震充油雙金屬溫度計螺旋線圈的一端固定，另一端連接到可自由旋轉的指針。當溫度變化時，這兩種金屬有不同的體積變化，所以它們會(huì )彎曲。一端是固定的，另一端隨著溫度的變化而移動。位移與空氣溫度接近線性關系。自記錄系統由自記錄時鐘和自記錄筆組成。自記錄筆與放大桿連接，并由傳感元件操作。因此，當雙金屬片感應到溫度變化時，指針可以在圓形刻度上指示溫度。該儀器的溫度測量范圍為200~650℃，允許在兩次量程的1%左右。這種溫度計和桿狀玻璃液體溫度計具有類似的用途，但是可以在要求更高強度的條件下使用。

抗震、充油雙金屬溫度計采用原始技術，當溫度變化時，兩種不同金屬的膨脹程度不同。industrial 雙金屬溫度計的主要部件是通過層壓兩個或多個金屬板形成的多層金屬板。為了提高溫度測量的靈敏度，金屬板通常被制成螺旋線圈。當多層金屬板的溫度變化時，每層的金屬以不同的量膨脹或收縮，導致螺旋線圈卷起或松開。由于螺旋線圈的一端固定，另一端連接有可自由旋轉的指針，當雙金屬片感應到溫度變化時，指針可在圓形刻度上指示溫度。該儀器的測溫范圍為200~650℃，允許誤差約為兩次量程的1%。這種溫度計和棒狀玻璃液體溫度計具有相似的用途，但是可以在要求更高機械強度的條件下使用。

雙金屬溫度計主要特征

現場溫度顯示直觀方便。

安全可靠，使用壽命長；

各種結構形式滿足不同的要求。

雙金屬溫度計選擇手冊工作原理

-雙金屬溫度計基于卷繞成圓形彎曲形狀的雙金屬片材。當一端受熱膨脹時，帶動指針旋轉，工作儀表顯示相應的溫度值。

雙金屬溫度計技術參數

實施標準:JB/T8803-1998 GB3836-83

刻度盤的公稱直徑:60，100，150

準確度等級:(1.0)，1.5

熱響應時間:& le40S

保護等級:IP55

角度調整誤差:角度調整誤差不得超過其范圍的1.0%。

齒隙:雙金屬溫度計齒隙不應大于基本誤差極限的絕對值

重復性:雙金屬溫度計重復性極限范圍不得大于基本誤差極限絕對值的1/2

雙金屬型號命名代碼

W

S

S

表殼的公稱直徑

安裝表格

安裝固定裝置

保護表格

溫度

度

米

工具

金色的

種類

皂土

膨脹

類型

感覺

溫度

元素

項目

兩倍

金色的

種類

3: 60

0:軸向

0:無固定裝置

無:未標記(常見)

4: 100

1.射線

1:活動外螺紋

w:防護型

5: 150

2:135 °;

2根活動內螺紋

f:防腐型

8:萬向

3:固定螺紋

4:固定法蘭

5:夾緊螺紋

6:套圈法蘭

注:例如:WSS-481:公稱表盤直徑100，安裝類型:通用型，安裝固定型:活動外螺紋

雙金屬溫度計測量范圍

測量范圍

適用場所

工業、商業

實驗室、科學研究

-80~40℃

& radic

& radic

-40~80℃

& radic

& radic

0~50℃

& radic

& radic

0~100℃

& radic

& radic

0~150℃

& radic

& radic

0~200℃

& radic

& radic

0~300℃

& radic

& radic

0~400℃

& radic

& radic

0~500℃

& radic

& radic

雙金屬溫度計選擇備注:

選型通知:請提供保護管的型號、刻度盤直徑、精度等級、安裝固定形式、測溫范圍、材料、長度或插入深度。類型選擇的例子:通用雙金屬溫度計，刻度盤直徑&φ；100，測溫范圍0 ~ 400℃，1.5級，活動外螺紋M27 &次；2、長度450毫米WSS-481，0 ~ 400℃，L=450，M27 &次；級別2，1.5

雙金屬溫度計工作環境要求

工作場所

環境溫度(℃)

環境相對濕度(%)

庇護所(室內)

-25~+55

5~100

戶外場所

-40～+85

5~100
